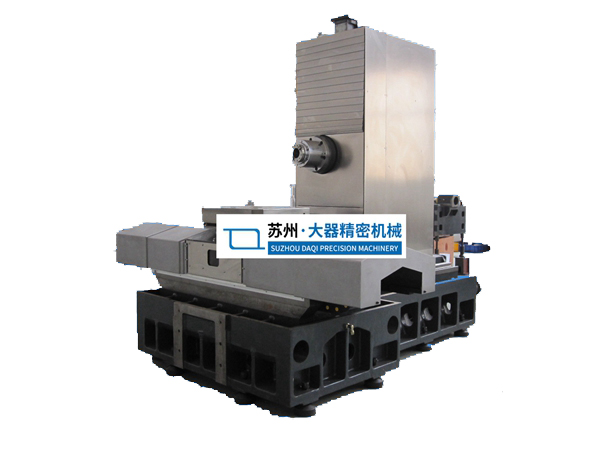

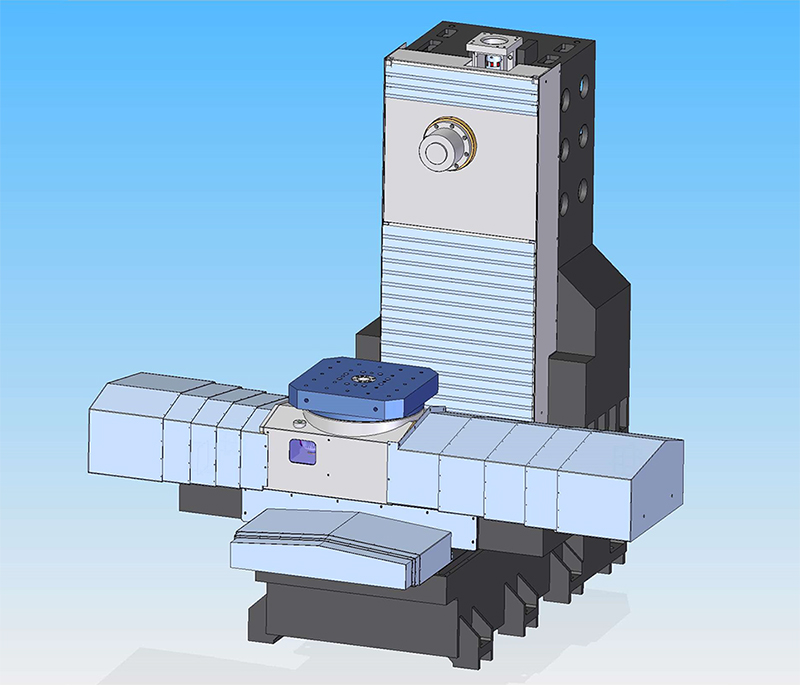

Q50臥式加工中心光機配置表

Q50

(分度單工作臺)

工作臺

工作臺尺寸

500mmX500mm

☆

工作臺數量

1

工作臺分度

1°X360

工作臺傳動比

240

工作臺最大載荷

450kg

工作臺面的形式

24XM16螺紋孔

最大工件回轉直徑

￠900mm

工作臺面液壓源接口

3路

○

行程

十字滑臺布局

工作臺左右移動（X向）

700mm

主軸箱上下移動（Y向）

600mm

下滑鞍前后移動（Z向）

530mm

最高轉速

8000rpm

主軸中心線至工作臺面距離

160～760mm

主軸端面至工作臺中心距離

170～700mm

鑄件

鑄件木型采用鋁木結合，樹脂砂型鑄造，材質工作臺HT300，其余HT250

☆

水，液，潤滑系統

光機內部全部做好，預留整機接口

☆

刀庫 （含接口）

光機內部安裝接口做好

×

螺旋排屑器 （含接口）

光機內部安裝接口做好，固定用螺紋孔用戶自行配作

×

主軸箱平衡系統（含接口）

光機內部安裝接口做好，固定用螺紋孔按尺寸已打好，用戶連接即可

×

不銹鋼導軌護罩

X向,Z向

☆

鎧甲防護簾

Y向

☆

光柵尺接口

X向,Y向，Z向

☆

B軸

絲杠規格 （臺灣）

X向（直徑X導程）

40X16

☆

Y向（直徑X導程）

40X16

Z向（直徑X導程）

40X16

絲杠專用軸承

X向,Y向，Z向

FAG/NACHI

☆

導軌，絲杠，絲杠專用軸承    潤滑方式

X向,Y向，Z向

容積式稀油潤滑

☆

導軌規格 (臺灣)

X向

重載35直線導軌

☆

Z向,Y向

重載45直線導軌

進給軸防撞保護系統

X向,Y向，Z向

彈弓膠

☆

潤滑油集中回收系統

X向,Y向，Z向

☆

快移速度

X向,Y向，Z向

24m/min

B軸

10r/min

定位精度（國標）

X向,Y向，Z向

0.01（全程）

B軸

±10″

重復定位精度（國標）

X向,Y向，Z向

0.006（全程）

B軸

±5″

數控系統 （電機推薦）

FANUC系統；                                                                                                        Mitsubishi系統；

X向

22N.m

Y向（報閘）

30N.m

Z向

22N.m

B軸

8N.m

APC

光機外形尺寸

2400X2300X2300

注：☆為標配，○為選配，×為客戶根據情況自配。

說明：此系列光機無刀庫、螺旋排屑器、潤滑泵、液壓箱、全防護、電氣系統、電器元件、電氣箱等，光機按照國內相關標準裝配、檢驗，油漆完工。

光機發貨明細參照技術協議及裝箱單！
